Plaats van herkomst:
Foshan, China
Merknaam:
WDF
Certificering:
ISO
Modelnummer:
Wdf-PAHP
Neem contact met ons op

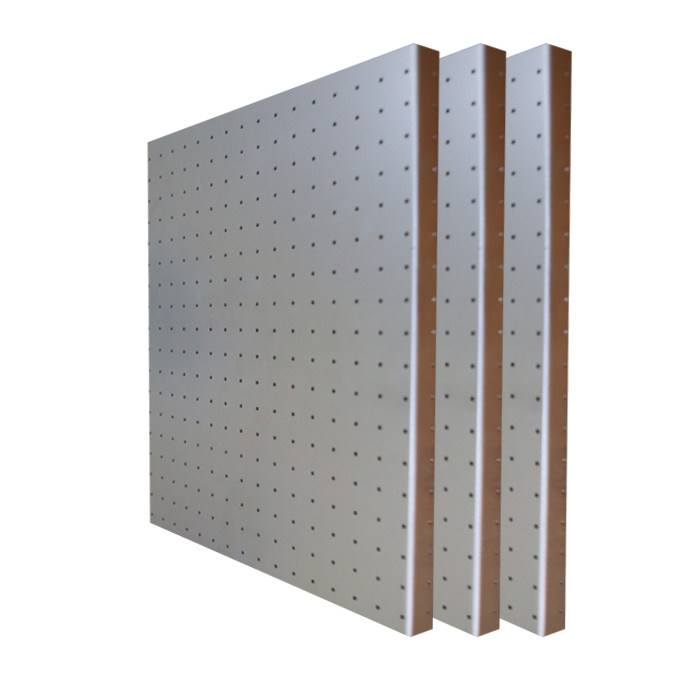

Composietpanelen Honingraat Geperforeerde Aluminiumpanelen voor Muren
Aluminium honingraat akoestisch paneel is gemaakt van geperforeerde aluminiumplaten, geluidsabsorberende non-woven stoffen en een aluminium honingraatstructuurkern door middel van sandwichlaminatie. Het is een zeer populair geluidsisolatiemateriaal voor architecturale toepassingen, vooral geschikt voor systeemplafonds, muren en scheidingswanden.
Korte Introductie
| Materiaal | Aluminiumlegering (3003/5052, etc.) |
| Regelmatige Afmeting (B*L*D) | 1.220*2.440/3.000*6 mm |
| Max. Afmeting (B*L*D) | 2.000*10.000*200 mm |
| Regelmatige Dikte | 10/12/15/20/25 mm |
| Beschikbare Dikte | 5-300 mm |
| Regelmatige Oppervlaktebehandeling | PVDF, PE, Poedercoating, Geanodiseerd, etc. |
| Perforatie | Ja (op maat gemaakt) |
| Toepassingen | Wandbekleding (buiten & binnen), plafond & vloer, cleanroom, scheidingswanden, scheepsromp, voertuigen, tunnel, etc. |
| Maatwerk (MTM) | Ja (kleur, oppervlaktestructuur, afmeting, vorm, patroon, etc.) |
| OEM | Beschikbaar |
| Suggestie: | |
| 1. Voor binnenmuur (PE-coating): van 8 mm tot 20 mm (bovenplaat: 1,0 mm; onderplaat: 0,7/0,8 mm) | |
| 2. Voor buitenmuur (PVDF-coating): 15 mm, 18 mm, 25 mm (bovenplaat: van 1,0 mm tot 1,5 mm; onderplaat: van 0,7 mm tot 1,0 mm) | |
Kenmerken
Gegevens
| Technische Gegevens van Honingraatpanelen | ||
| Dikte | 20 mm | 25 mm |
| Voorste Aluminium huid | 1,0 mm | 1,0 mm |
| Achterste Aluminium huid | 1,0 mm | 1,0 mm |
| Gewicht (kg/m2) | 7,4 | 7,8 |
| Mechanische functie van complexe beplating en oppervlaktebeplating | ||
| Traagheidsmoment rechthoek I (cm4/m) | 19,85 | 31,67 |
| Meting van doorsnede W (cm3/m) | 19 | 24 |
| Hardheid van complexe beplating E.I (KN Cm2/m) | 139000 | 221700 |
| Veranderlijke meting (N/mm2) | 70000 | 70000 |
| Treksterkte van oppervlaktebeplating (N/mm2) | Rm≥220 | Rm≥220 |
| 0,2% Vloeigrens bij buiging (N/mm2) | Rp0,2≥130 | Rp0,2≥130 |
| (EN485-2:1194) Rek bij breuk | A50≥8 | A50≥8 |
| Oppervlaktedecoratie laag | PVDF | |
| Lichtdoorlatendheid (originele gegevens) | 30-40% | 30-40% |
| Hardheid potlood | HB-F | HB-F |
| Honingraat Specificatie | ||
| Grootte van honingraat | 1/4 (6,3 mm) | 1/4 (6,3 mm) |
| Dichtheid aluminium honingraat | 80 kg/m3 | 80 kg/m3 |
| Druksterkte (MIL-STD-401) | 4 N/mm2 | 4 N/mm² |
| Functie van Akoestiek | ||
| Gegevens van geluidsabsorptie | 0,05 | 0,05 |
| Indicator van geluidsisolatie (ISO717-RW) | 23 | 25 |
| Functie van Verwarming | ||
| Gegevens van warmtegeleiding (w/m2k) | 2,25 | 2,7 |
| Gegevens van warmte-isolatie R (1/m) (m2k/w) | 0,0089 | 0,0093 |
| Gegevens van warmteoverdracht U (k) (w/m2k) | 5,59 | 5,575 |
Toepassing
Verpakking & Laden
Er zal een beschermfolie op elk paneel en een zeewaardig pallet zijn.
Waarom kiezen voor WDF?
1: Wij produceren honingraatpanelen met meer dan 10 jaar ervaring.
We hebben een professioneel team om klanten een totaaloplossing te bieden van ontwerp tot voltooiing, en bieden individuele klantenservice.
2. Totale controle over het gehele productieproces van aluminiumrollen tot afgewerkte panelen. We hebben een productiebasis voor aluminiumrollen, honingraatkernen, aluminiumplaten en composietpanelen.
3. Ons team is dynamisch, jong, gemotiveerd, klantgericht en divers en u kunt ons 24/7 bereiken.
4. Onze producten zijn getest, dus u kunt er zeker van zijn dat onze kwaliteit gegarandeerd is.
